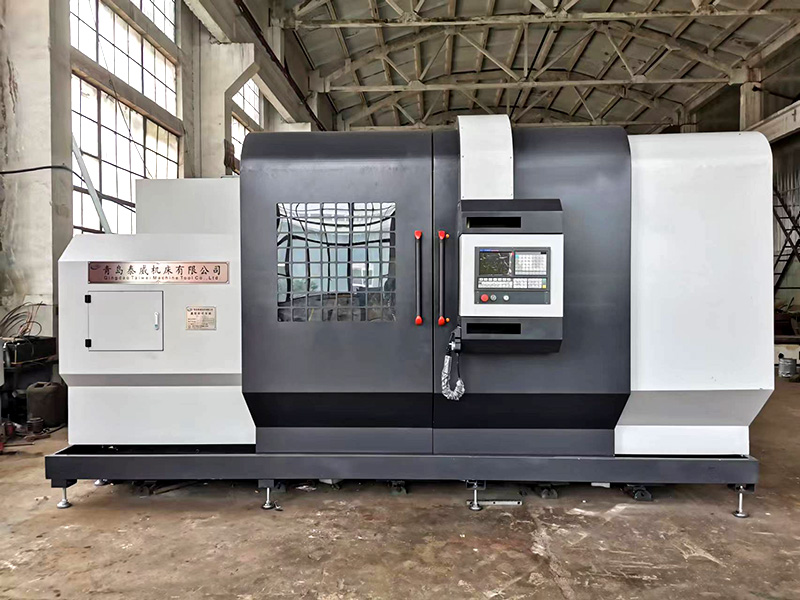

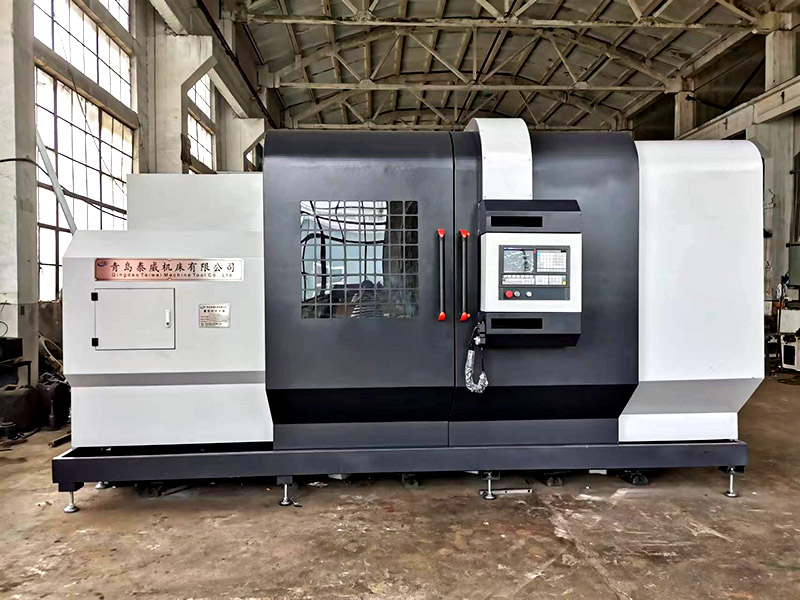

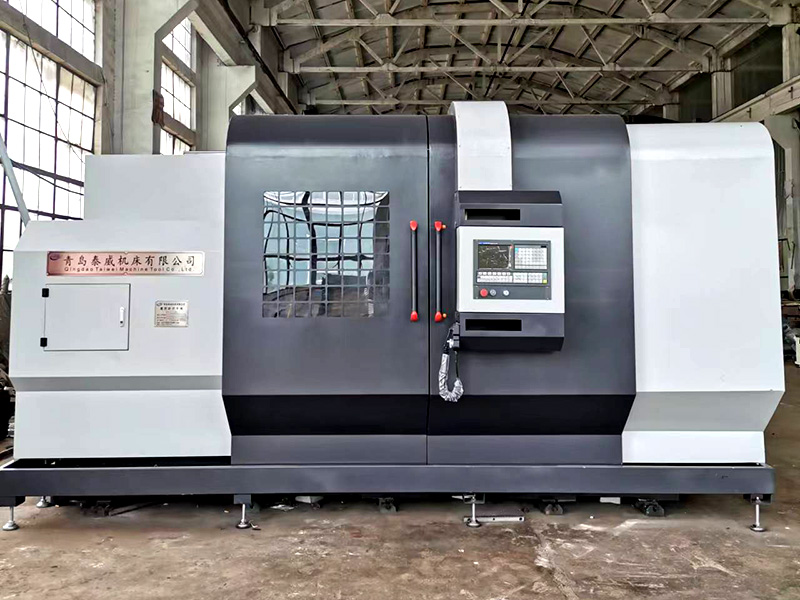

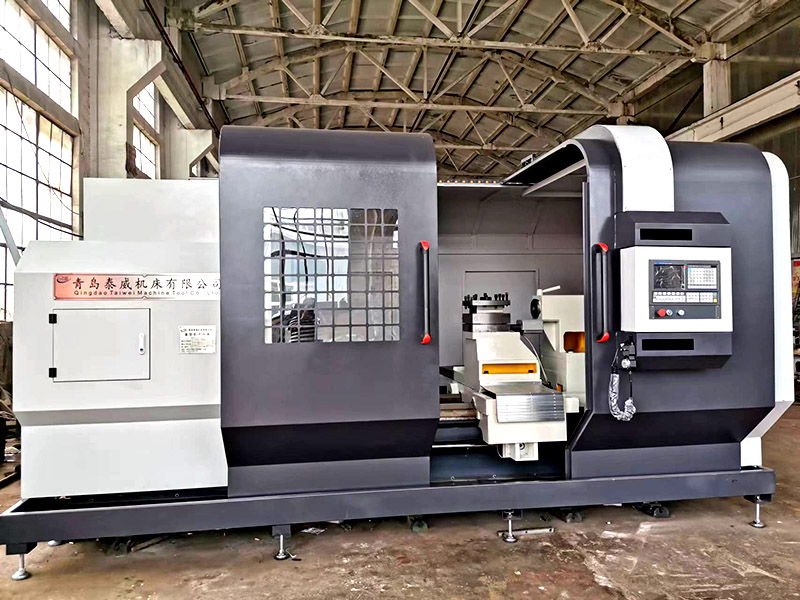

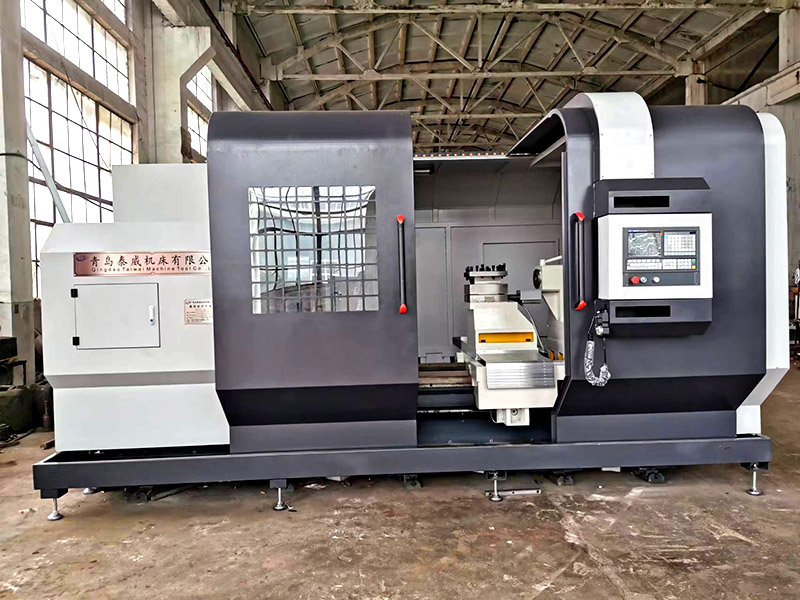

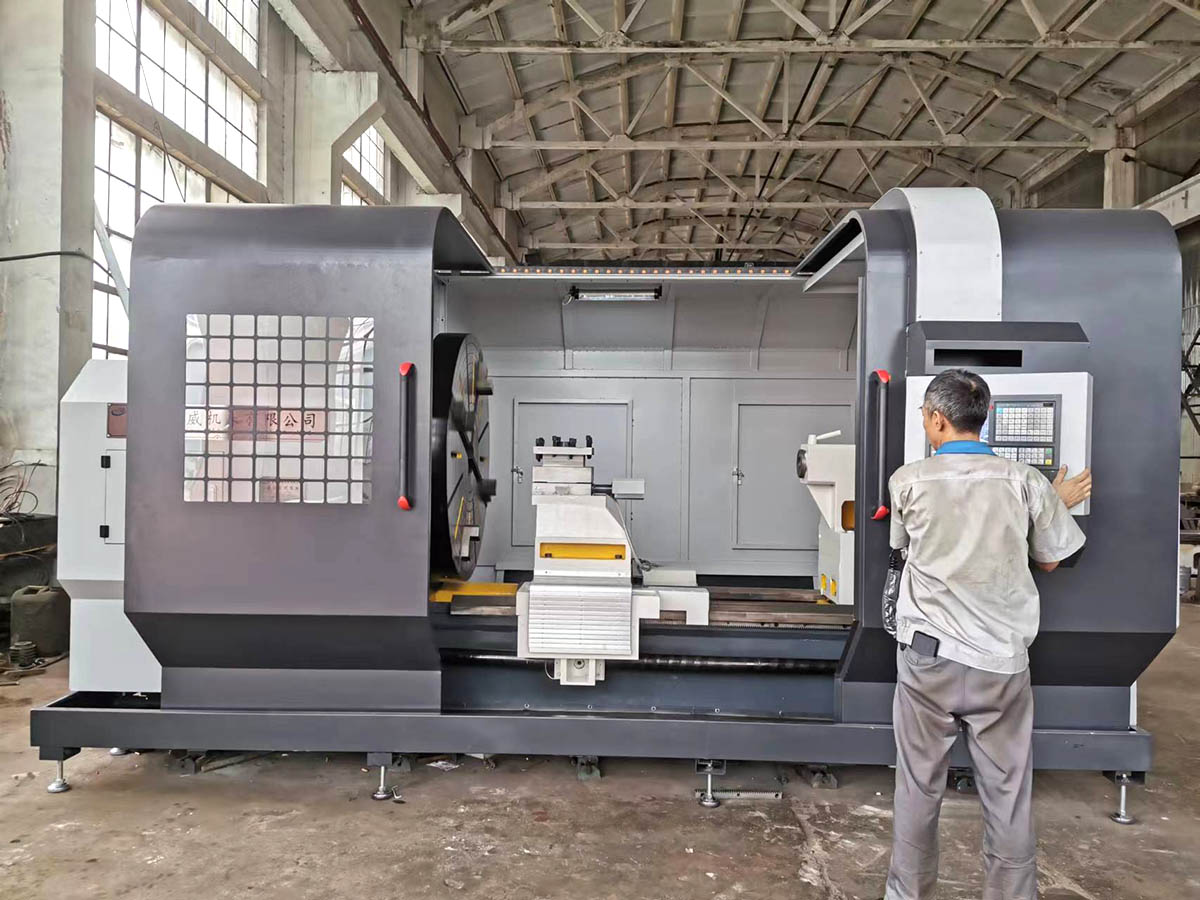

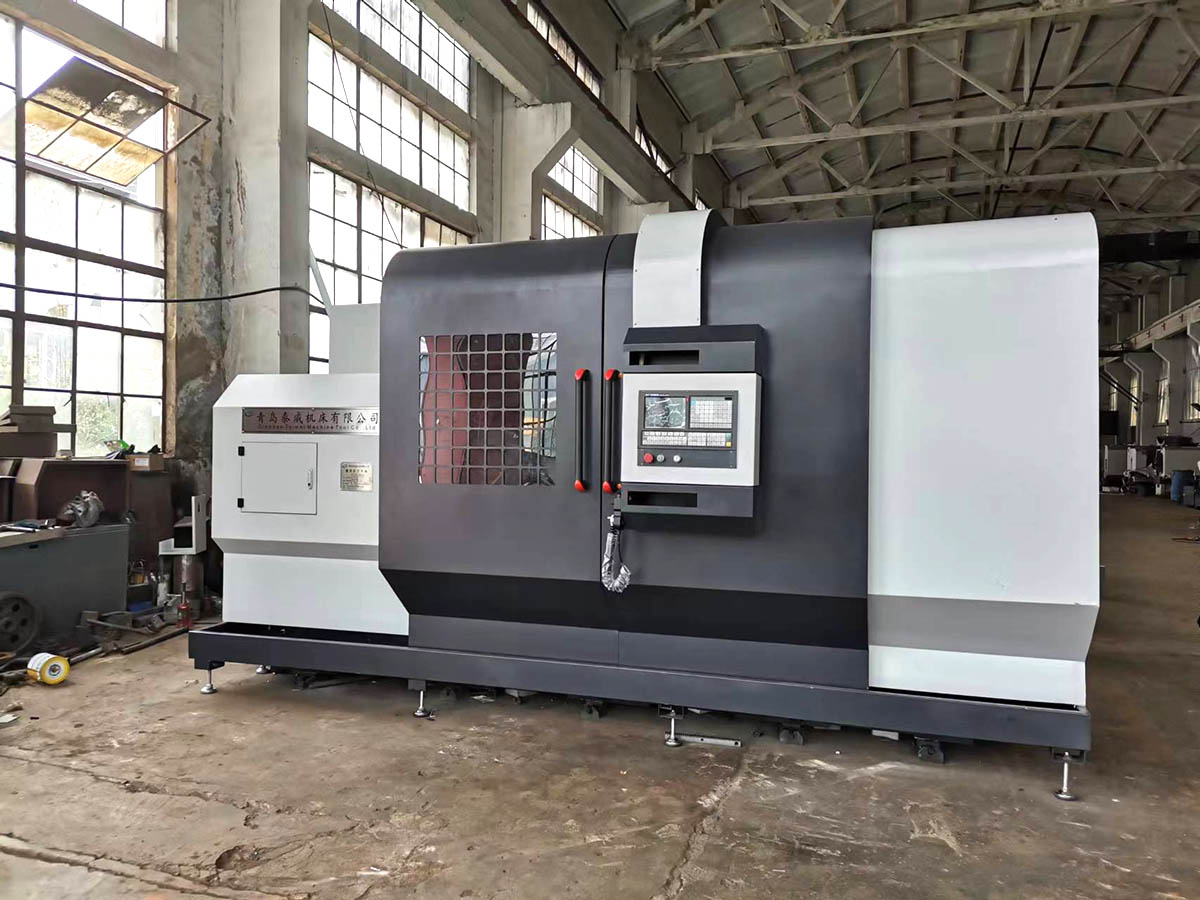

CK61140X1500数控卧式车床
发布时间:2022-08-26   查看次数:254

一、概述:

CK61140数控卧式车床主要可承担各种车削工作,能够车削各种零件的端面、外圆、锥面等工艺。机床主轴具有很好的刚度;采用侧排屑方式,排屑方便。机床还具有单独油泵,强制润滑,以及快速移动、终端保险等功能。转速、进给量和功率特性等设计合理,均能很好地满足粗精加工需要。机床具有刚性强、效率高、节能、安全可靠、操作方便和造型美观等特点。

二、主要技术参数

项   目

单位

规格

备注

最大回转直径

mm

Φ1400


卡盘直径

mm

Φ1250(四爪单动卡盘)


加工长度

mm

1500


床身导轨宽度

mm

770


主轴

主轴孔锥度

莫氏

莫氏6号


编码器




转速级数


无级


主电机功率

kW

11(变频)


X/Z轴快移速度

m/min

6/10


X轴行程

mm

730


Z轴行程

mm

1500


伺服电机大溜板

nm

15


伺服电机中溜板

nm

10



刀架

刀架形式

刀方尺寸


电动刀台


mm

280*280

尾座

套筒直径/行程

mm

115/480


尾座主轴锥孔锥度

莫氏

                       莫氏6号


设备总重量

t

≈5.5


工件重量

t

2


三.机床精度

检验项目

检验标准

加工精度

0.03

加工工件圆度

0.005

加工工件圆柱度

0.03 / 300

加工表面粗糙度

Ra3.2μm~Ra5μm

四.机床主要配置

床头箱总成1件,卡盘1件,床身总成1件,主电机1台,进给电机1台,溜板总成1套,方刀台1件,卡盘扳手1件。

配套件名称

规格型号

生产厂家

备   注

数控系统

980T

广州数控


主电机

11kW

国产


X轴丝杠

3205

台湾TBI


Z轴丝杠

5010

台湾TBI


刀架

280*280

国产


主轴皮带

强力带( 4根)

国产


机床颜色

灰白配深灰



五、机床各部性能简介

1、床身

床身采用整体结构,树脂砂造型,导轨采用高频淬火磨削工艺,中滑板导轨采用伸缩式钢板防护罩全封闭防护,大滑板采用贴塑工艺,使得机床具有良好的耐磨性及精度保持性。Π型加强筋使床身具有优良的刚度、抗振性和抗断面畸变能力。排屑方便。为了提高床身整体的抗震能力,床身采用了封砂结构。该床身经过先进的有限元力学分析,从理论上证实了结构的合理性、优良的刚性、抗震性和抗断面畸变能力。

2、电气系统

电气系统主要实现强电和弱电控制,使机电有效地融为一体,可很方便地实现机床的控制和操纵,所有电气元件均选用通过CE欧洲安全认证产品。

六、随机技术文件清单

名         称

数量

装箱单

1

使用说明书

1

合格证明书

1

七、售后服务

1、机床的保修期为设备出厂之日起12个月。

2、保修期内有卖方负责免费维修及免费提供易损件。

3、下属情况虽在保修期内,但不适用,用户必须支付所维修成本。

a.机床如遇地震、台风、水灾、火灾等人力所不能抗拒之灾害而导致损坏时。

b.买方操作不当(如撞击)及保养不当(如加错油品)而发生故障,生锈或损坏。

4、保修期结束后,卖方负责保证配件的有偿供应和维修技术咨询及有偿派人维修。

5、验收合格后,若买方未依合同履行付款,卖方有权拒绝售后服务。

6、维修反应时间,在接到保修电话24小时内给予回复。
